智能电表

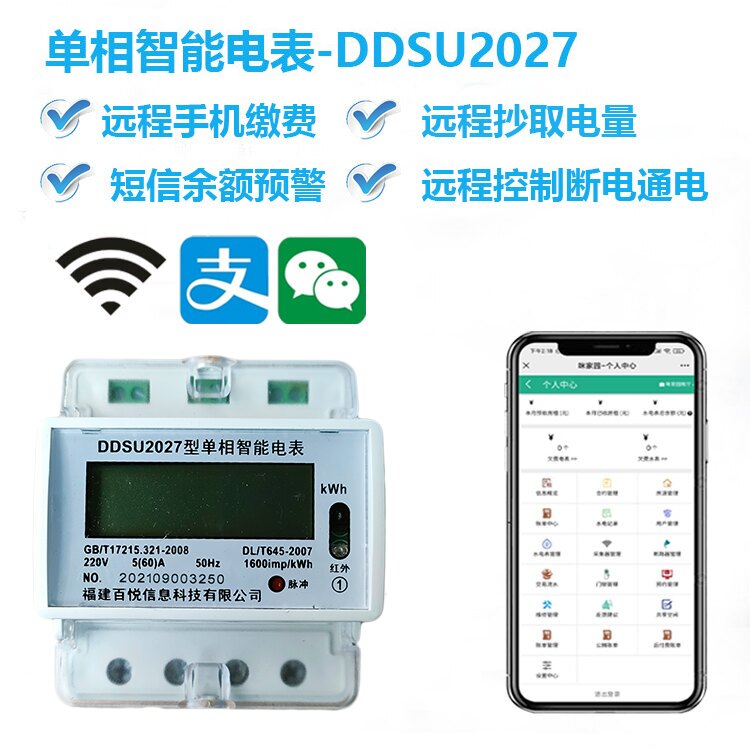

485单相导轨智能电表

    商品编号:

    拍摄角度:support

    视频像素:1.0kg

    上架时间:2021-11-25 15:55:43

    产品描述:■ 产品概述DDSU2027系列电子式单相有功电能表(导轨)是采用专用集成电路、最新微电子技术以及SMT工艺设计制造而成的高新技术产品。它具有更高的集成度和超强的抗电磁干扰性能、有超宽的工作电压范围、高可靠性、长寿命、高精度、低功耗、防窃电、体积小、便于安装等特点。它集计量、电量控制、监测、报警、显示、RS485通讯功能于一身,根据用户需求,配置灵活,实现用户的用电计量和用电信息采集存储和远程控制

  • 在线咨询

■ 产品概述

DDSU2027系列电子式单相有功电能表(导轨)是采用专用集成电路、最新微电子技术以及SMT工艺设计制造而成的高新技术产品。它具有更高的集成度和超强的抗电磁干扰性能、有超宽的工作电压范围、高可靠性、长寿命、高精度、低功耗、防窃电、体积小、便于安装等特点。它集计量、电量控制、监测、报警、显示、RS485通讯功能于一身,根据用户需求,配置灵活,实现用户的用电计量和用电信息采集存储和远程控制。


本产品用于计量额定频率为50Hz的单相交流有功电能,本产品符合国家标准符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和DL/T 645—1997《多功能电能表通信规约》标准、DL/T 645—2007《多功能电能表通信规约》标准。

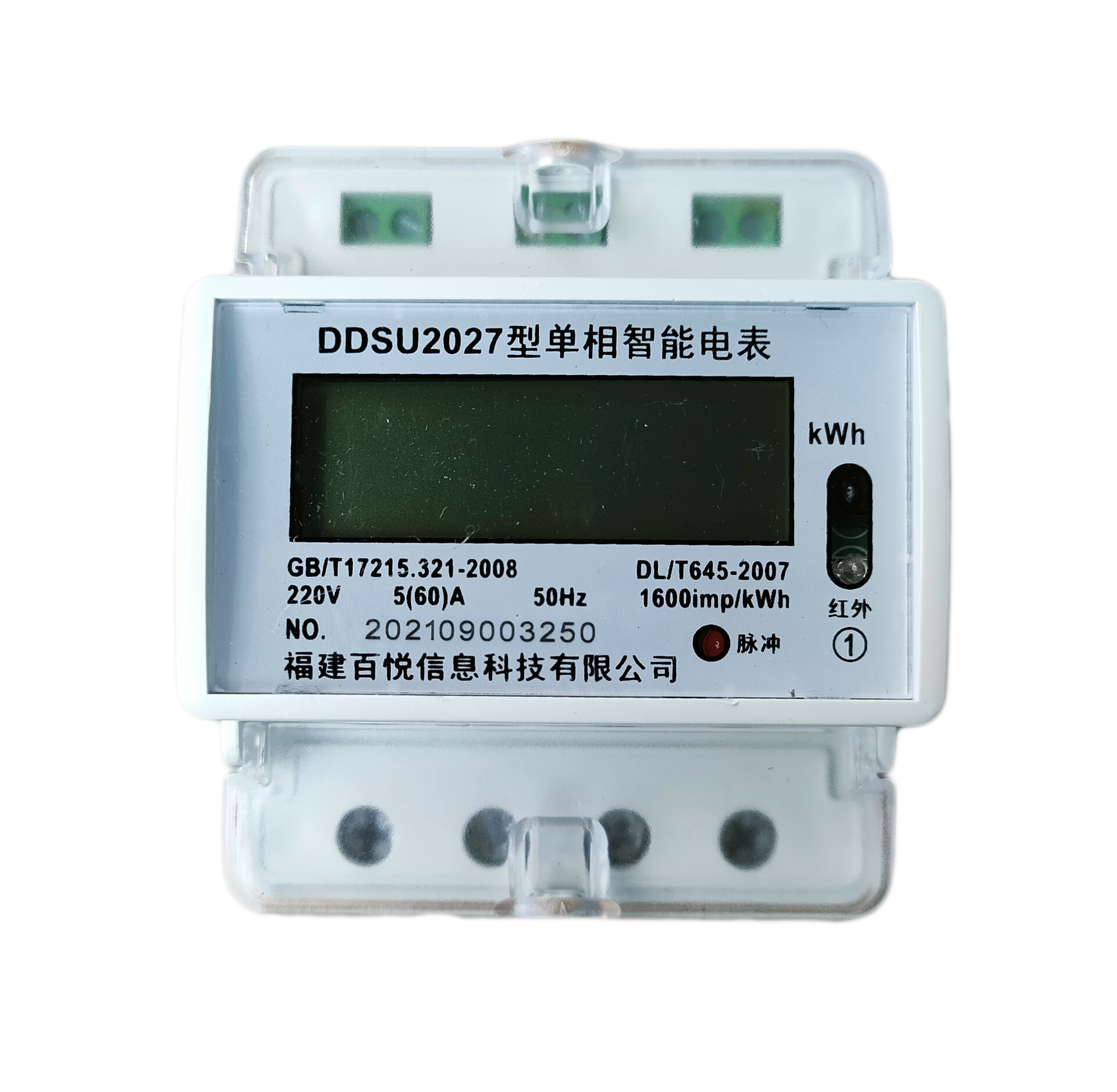

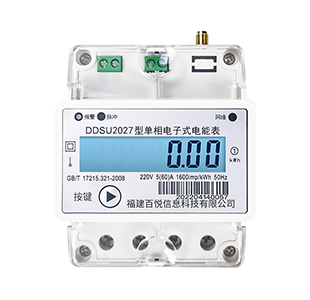

485单相导轨智能电表(图1)

■ 主要功能

1、它集电能计量、电量控制、监测、报警、显示、485通讯功能于一身,配置灵活;

2、具备用于校表的有功电能脉冲输出,为无源光电隔离型OC门输出端口,脉冲宽度为80ms±20ms;波形为方波。

3、标准模数结构4P,体积小,安装方便。

4、计量有功电量并贮存其数据。具有正、反向有功电能计量功能,组合有功电能按正向+反向电能累加。

5、测量功能:测量实时的电压、电流、有功功率、无功功率、视在功率、功率因数、频率等。

6、控制功能:具有控制功能电能表,通过远程系统软件分发送命令对电能边进行拉合闸。


■ 产品参数

项目

技术参数

额定电压

220 V

标定(最大)电流

5(60)A

额定频率

50Hz

工作电压范围

0.9Un~1.1Un

绝 缘 电 压

≥4000VAC;

正常工作温度

-10°C~45°C

极限工作温度范围

-25°C~+55°C

贮存温度范围

-25℃~+70℃

年平均湿度湿度

≤80%

功耗

≤2W、5VA

通讯波特率

4800bps

通讯协议

DL/T645 2007、DL/T645 1997、Modbus

外形尺寸

88.99mm×76.49mm×76.9mm(参考

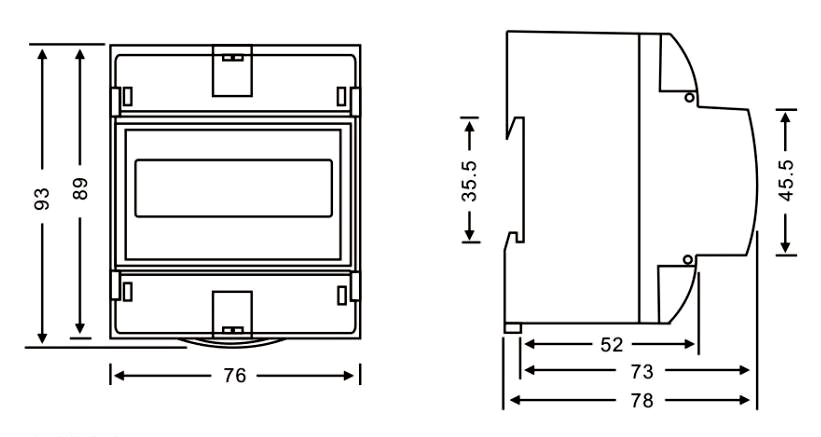

■ 安装尺寸示意图

485单相导轨智能电表(图2)

■ 接线及安装

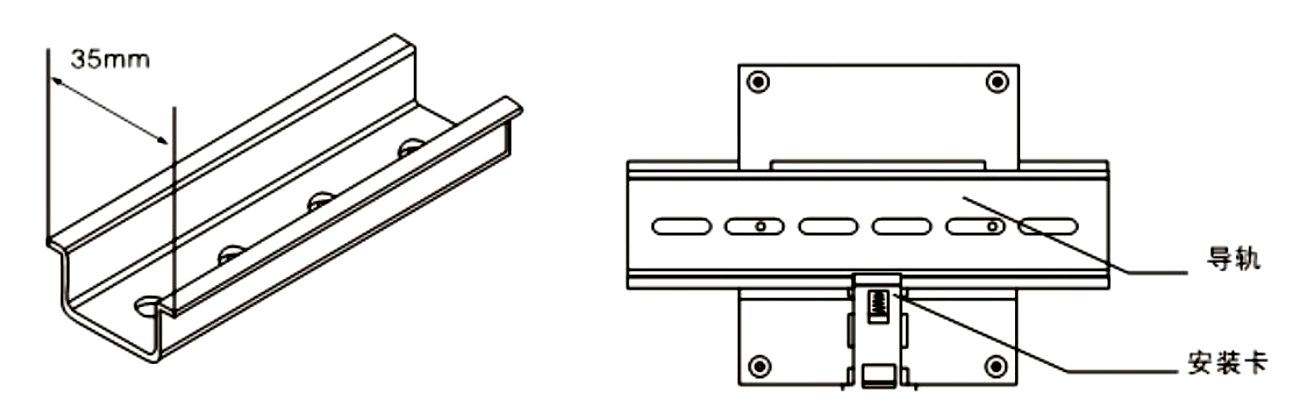

导轨表采用标准的35mm导轨条安装,要求安装完后导轨表不能有明显的松动情况,导轨安装如下:

485单相导轨智能电表(图3)

接线采用下进下出方式,建议用铜线或者铜接线头引入,需确保接线牢固不松动。

485单相导轨智能电表(图4)
